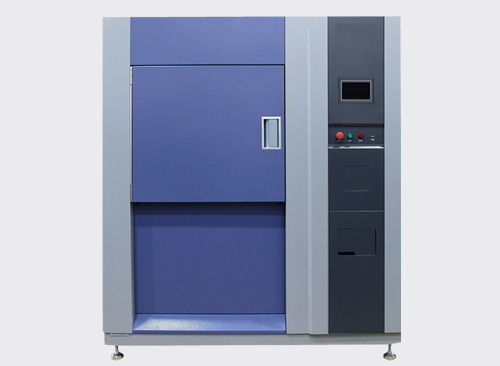

名稱：三箱式冷熱沖擊試驗箱
品牌：中研立華
型號：ZYLH-TC3-80Z
尺寸：內：40*40*50（cm） 外：152x169x182（cm）
介紹：冷熱沖擊試驗箱是用來測試材料結構或復合材料，在瞬間下經極高溫及極低溫的連續環境下所能忍受的程度，藉以在最短時間內試驗其熱脹冷縮所引起的化學變化或物理傷害。
產地：江蘇（蘇州）
0512-66873050
產品參數
| 品牌 | 中研立華 | ||||
| 名稱 | 三箱式冷熱沖擊試驗箱 | ||||
| 型號 | ZYLH-TC3-80Z | ||||
| 滿足標準 |
1、GB/T2423.1-2001 低溫試驗方法
2、GB/T2423.2-2001
3、GB/T2423.22-1989 溫度變化試驗 N
4、國軍標 GJB150.3-86
5、國軍標 GJB150.4-86
6、國軍標 GJB150.5-86
7、GJB150.5-86 溫度沖擊試驗
8、GJB360.7-87 溫度沖擊試驗
9、GJB367.2-87 405 溫度沖擊試驗
10、EIA 364-32 熱沖擊（溫度循環）
|
||||
| 產品用途 | 冷熱沖擊試驗箱系統結構分為高溫槽（預熱區） ， 低溫槽（預冷區）， 部 分， 樣品置于測試區內， 沖擊時高溫區或低溫區的溫度通過 高壓氣缸驅 動進入測試區內進行溫度沖擊， 從而達到溫度劇烈變化的目的， 測試產品為靜態式。本試驗箱適用于考核整機產品， 元器件， 零部件， 材料等經受溫度急劇變化的能力， 該溫度沖擊試驗藉以在短時間內評估試驗樣品因熱脹冷縮 引起的化學變化或物理傷害， 能夠了解試驗樣品一次或連續多次因溫度變化而帶來的影響。 影響溫度變化試驗的主要參數為溫度變化范圍的高溫和低溫溫度值，試驗樣品在高溫和低溫下的保持時間，以及試驗的循環次數等因素。冷熱沖擊箱是電子， LED，金屬，塑料，橡膠，涂料， 油漆，電子等 材料行業等的測試設備。 | ||||
| 產品特點 |
1、該設備是全新的，試驗系統結構設計合理，制造工藝規范，外觀美觀、大方。
2、該試驗箱主要功能元器件均采用高端配置、技術原理可靠、 噪音與節能得到控制——其性能可與國外同類產品蓖美。
3、零部件的配套與組裝匹配性好，主要功能元器件均采用原裝進口件，提高了產品的安全性和可靠性，能保證用戶長時間、高頻率 的使用要求。
4、設備具有良好的操作性、維護性、良好的溫度穩定性及持久性、良好的安全性能、不污染環境及危害人身健康。
5、控制柜內所有電線均有專用設備打印制作的序號和編號，線路清楚，一目了然。
|
||||
| 容積和尺寸 | |||||
| 有效容積 | 49L | 80L | 150L | 250L | 335L |
| 內箱尺寸WxDxH(cm) | 35×35×40 | 40×40×50 | 60×50×50 | 70×60×60 | 80×60×70 |
| 外箱尺寸WxDxH(cm) | 147x159x172 | 152X169X182 | 170x184X182 | 180x194X192 | 190x194x210 |
| 性能（環境溫度+5℃~30℃空載條件下測得） | |||||
| 溫度范圍 | Z：-40℃~ 150℃ | D：-70℃~ 150℃ | |||
| 預熱溫度范圍(蓄熱區)℃ | ＋60℃ ～ ＋180℃ | ＋60℃ ～ ＋180℃ | |||
| 預冷溫度范圍(蓄冷區)℃ | －10℃～－55℃ | -10℃~ -75℃ | |||
| 沖擊溫度范圍 |
高溫 60℃～+150℃ 低溫-10℃～-40℃ |
高溫 60℃～+150℃ 低溫-10℃～-70℃ |
|||
| 高溫槽升溫時間 | RT （室溫） ～ ＋180℃≤30min （室溫在＋ 10～＋30℃時） | ||||
| 低溫槽降溫時間 | RT （室溫） ～ -55℃≤60min；RT （室溫） ～ -75℃≤90min （室溫在＋ 10-- ＋30℃時） | ||||
| 溫度波動度 | ≤±0.5℃ | ||||
| 溫度均勻度 | ≤±2.0℃ | ||||
| 風門轉換時間 | ≤5S | ||||
| 沖擊歸復時間 | －40- ＋150℃≤5min 內 | ||||
| 電源 | AC3￠ 5W 380V 50Hz(R、 STN 三相四線加接地線) （電壓波動≤± 10%） | ||||
| 總功率 | 24KW | ||||
| 噪音 | 按 GB/T14623-2008 測量， 噪音≤75dB （噪音檢測裝置距離設備大門 1m 處測） | ||||
| 性能環境溫度要求 | 0~+30℃ | ||||
| 冷卻方式 | 設備采用風冷方式 | ||||
| 節能設計 | 制冷系統可根據負載大小調節功率，采用 PID+PWM 原理的 VRF 技術（電子 膨脹閥根據熱能工況冷媒流量伺服控制） ，且具有壓縮機能量調節技術， 能達到節能效果 | ||||
| 結構材質 | |||||
| 內箱材質 | 不銹鋼板（SUS#304）韓國浦箱 | ||||
| 外箱材質 | 烤漆 | ||||
| 保溫材質 | 聚氨酯發泡和玻璃纖維（耐燃防火） | ||||
| 箱門 | 單開門 | ||||
| 試料置物架 | 不銹鋼 SUS304#可調整間距置物軌道 2 組， 格柵置物架 2 片。 每層承重20kg。 樣品架可根據需要調節上下的位置。 | ||||
| 密封 | 試驗箱的大門密封采用硅橡膠條，耐高低溫，抗老化，密封性能良好 | ||||
| 腳輪 | 機器底部采用 4 組高質量可固定式萬向活動輪（方便移動） 及平水腳杯（調 整機身平衡 | ||||
| 制造特點 |
3D 全參數建模， 智慧高效； 制造前會進行 PC 虛擬裝配， 確保功能完善無設計疏漏；運動模擬、 應力分析、確保設計合理性。
信道模塊化---- 確保制造一致性， 保證批量性能穩定。
拼縫處理--- 日本進口耐高低溫密封膠及增加不銹鋼壓條密封處理， 確保設備長期使用整體不變形，結構不漏氣。
3S 制造管理工藝---- 在工廠按照固定科學工藝制造，確保效率高、質量穩定； 避免到客戶現場制作，工藝流程不能保證，造成性能不穩定。
|
||||
| 送風系統 | |||||
| 送風特點 | 水平送風 | ||||
| 循環馬達 | 臺灣翊正電機 | ||||
| 風輪 | 多翼離心式循環風扇， 耐高低溫鋁合金葉片 | ||||
| 冷凍系統 | |||||
| 制冷方式 | 覆疊式壓縮機制冷系統 | ||||
| 壓縮機 | 法國品牌“泰康”全封閉式壓縮機 | ||||
| 制冷劑 | 美國霍尼韋爾 R404 冷媒和廣州藍天 R23 冷媒 | ||||
| 冷凝器 | 翅片式冷凝器 | ||||
| 蒸發器 | 高效多段式鋁合金翅片蒸發器（翅片加厚型） | ||||
| 熱交換器 | 高效 ST 板式熱交換器 | ||||
| 油分離器 | 美國艾默生 | ||||
| 電子膨脹閥 |
1） 丹佛斯電子膨脹閥。 冷媒流量伺服控制（即制冷不制熱、制熱不制冷的“靜平衡”技術）
2） 電子膨脹閥作為一種新型的控制組件，它是制冷系統智能化的重要環節
3）產品特點：
1.全封閉設計，步進電機驅動
2.極短時間內從全關到全開
3.高精確性， 極長壽命
4.流量變化呈線性，寬廣的冷量范圍
5.連續的冷量調節，在制冷回路中無液錘現象
6.電機與閥合為一體，可靠性高，陶瓷材料的閥板和閥口部件耐磨損
4） 主要優點
1.實現制冷系統主動控制，而非原熱力膨脹閥固定比例調節不可控。可針對不同模式及工況提前及優化調整輸出。
2.由于電子膨脹閥的死循環控制回饋前端是溫度加壓力雙傳感器高響應直接控制，從而可以提供蒸發器供液量，使制冷系統在更寬的工作范圍達到制冷能力輸出。
3.節能： 電子膨脹閥全范圍的自我調整+主動適應調整制冷量能力輸出， 使得 系統更加節能
|
||||
| 電磁閥 | 丹麥丹佛斯或者意大利卡士托 | ||||
| 避震軟管 | 意大利卡士托 | ||||
| 保溫管 | 美國帕力斯 | ||||
| 加熱系統 | |||||
| 發熱管 | 電加熱， 優質鎳鉻合金電熱絲式， PID 脈沖調寬控制 SSR 自動調節加熱功率 | ||||
| 控制方式 | 由控制器輸出信號通過 SSR 固態繼電器實現高精度無觸點開 | ||||
| 控制系統 | |||||
| 控制器 | “7 英寸” 中英文真彩觸摸屏式人機界面（畫面對談式） 計算機控制， USB 曲線記錄，數據儲存裝置 | ||||
| 控制器特點 |
1. 控制器規格:
a.精度:溫度±0.1℃＋1digit
b.分辨率:溫度±0.1
c.具有上下限待機及警報功能
d.溫度入力信號T 型
e.P.I.D 控制參數設定,P.I.D 自動演算
2.畫面顯示功能:
a.采畫面對談式,無須按鍵輸入, 屏幕直接觸摸選項
b.溫度設定（SV） 與實際（PV） 值直接顯示
c.顯示故障狀態及說明故障排除方法
d.可顯示目前執行程序號碼,段次,剩余時間及循環次數
e.溫度程序設定值以圖形曲線顯示,具實時顯示程序曲線執行功能
f.具單獨程序編輯畫面,可輸入溫度,時間及循環次數
g.屏幕可作背光調整
h.屏幕顯示保護功能可作定時，TIMER 或手動關閉設定
3.程序容量及控制功能:
a.可使用的程序組:最大 96 個 PATTEN(即 96 個試驗規范可設定)
b.可重復執行命令:每一個命令可達 999 次
c.SEGMENTS 時間設定 0--99Hour59Min
d.具有斷電程序記憶,復電后自動啟動并繼續執行程序功能
e.程序執行時可實時顯示圖形曲線
f.具有預約啟動及關機功能
g.具有日期,時間調整功能
|
||||
| 保護功能 | |||||
| 保護報警裝置 |
1.測試品超溫（高溫） 保護（獨立， 面板上可設定） 2.附有無熔絲短路斷路器保護開關 3.加熱器超溫超載保護開關 4.壓縮機超載過熱 5.壓縮機高低壓及缺油保護 6.系統過電流/欠壓保護裝置 7.控制回路限流保護 8.控制器自診定故障顯示 9.冷卻水壓過低保護 10.電源欠逆相保護、 漏電、 短路保護 11.負載短路保護 12.安全接地線端子 13.冷卻水供水欠壓 14.空氣調節通道極限超溫 15.風機電機過熱或超載保護 |
||||
| 配置清單 | |||||
| 控制器 | 自主研發 | ||||
| 交流接觸器 | 法國施耐德 | ||||
| 固態繼電器 | 臺灣陽明 | ||||
| 相序保護 | 臺灣士林 | ||||
| 中間繼電器 | 法國施耐德 | ||||
| 變壓器 | 浙江正泰 | ||||
| 斷路器 | 浙江正泰 | ||||
| 發熱管 | 東莞韋德 | ||||
| 電機 | 臺灣翊正 | ||||
| 電線 | 江南電纜 | ||||
| 壓縮機 | 法國泰康 | ||||
| 制冷劑 | R404 （美國霍尼韋爾） | ||||
| 冷媒 | R23 （廣州藍天） | ||||
| 油分離器 | 美國艾默生 | ||||
| 電磁閥 | 丹麥丹佛斯或意大利卡士托 | ||||
| 膨脹閥 | 丹麥丹佛斯 | ||||
| 干燥過濾器 | 丹麥丹佛斯 | ||||
| 避震管 | 意大利卡士托 | ||||
| 保溫管 | 美國帕力斯 | ||||
| 蒸發器 | 東莞嘉衡（根據使用要求定制） | ||||
| 冷凝器 | 東莞嘉衡（根據使用要求定制） | ||||
| 高低開關 | 丹麥丹佛斯 | ||||
| 冷凍油 | 冰熊 | ||||
| 水塔 | 良研 | ||||
| 機箱 | 韓國浦箱 304# | ||||
