高低溫濕熱交變試驗箱的接地是保障設備安全運行、測試數據準確及人員安全的核心環節，需嚴格遵循電氣安全規范和設備特性要求。以下從接地系統分類、核心注意事項、常見誤區與排查三個維度，詳細說明關鍵要點：

一、先明確：試驗箱需兩類接地，缺一不可

高低溫濕熱交變試驗箱因涉及高功率加熱 / 制冷元件、精密溫控電路及水路系統，需同時滿足 “保護接地” 和 “信號接地”，二者功能不同，不可混淆或共用。

二、核心注意事項：從 “接地前” 到 “運行中” 全流程把控

1. 接地前：基礎條件必須達標

• 接地電阻值嚴格限定
  保護接地的接地電阻需≤4Ω（依據 GB 50169《接地裝置施工及驗收規范》），信號接地電阻需≤1Ω（精密設備信號抗干擾要求）。若現場土壤電阻率高（如干燥沙土），需增加接地極數量（如采用多根鍍鋅角鋼并聯）或使用降阻劑，確保電阻達標。

• 接地線規格不可隨意選擇
  接地線需采用銅芯絕緣導線（導電性、抗腐蝕性優于鋁線），線徑需匹配設備額定電流：

  • 設備額定電流≤10A：接地線線徑≥1.5mm²；

  • 設備額定電流 10-30A：接地線線徑≥2.5mm²；

  • 大功率設備（如 1350L 以上箱體，額定電流＞30A）：接地線線徑≥4mm²；
    信號接地線需額外使用屏蔽線（如 RVVP 屏蔽電纜），屏蔽層單端接地（僅在設備端接地，避免形成 “地環流” 干擾）。

• 接地極與接地網規范施工
  接地極需采用鍍鋅角鋼（規格≥50mm×50mm×5mm，長度≥2.5m）或鍍鋅鋼管，垂直埋入地下≥0.8m（凍土層以下，避免冬季土壤凍結導致接地電阻驟升）；若為多臺設備共用接地網，需采用鍍鋅扁鋼（厚度≥4mm，寬度≥40mm）將各接地極連接成網，確保接地電位一致。

2. 接地中：連接方式杜絕 “隱性風險”

• 嚴禁 “串聯接地”，必須 “并聯接地”
  所有需要接地的部件（外殼、傳感器、管路等）需分別獨立連接至接地干線，再由接地干線統一連接至接地極，不可將多個部件 “串聯” 在同一條接地線上（串聯會導致接地電阻疊加，某一節點松動時所有部件失接地）。

• 連接點必須 “牢固、無氧化”
  接地線與設備接地端子、接地干線的連接需采用銅鼻子壓接 + 螺栓緊固（螺栓規格≥M6，配平墊、彈墊防松），不可僅靠導線纏繞；連接前需用砂紙打磨接地端子和銅鼻子表面，去除氧化層和油污，必要時涂抹導電膏（防止后續氧化導致接觸電阻增大）。

• 區分 “保護地” 與 “信號地”，避免共地干擾
  保護接地干線與信號接地干線需分開鋪設（間距≥10cm），最終分別連接至不同的接地極（或同一接地網的不同節點，但需保證兩點間電位差≤0.1V）；嚴禁將信號接地線直接接在設備外殼的保護接地端子上，否則設備外殼的微弱漏電會通過信號線干擾溫控系統，導致溫度顯示偏差（如實際 30℃，顯示 28℃或 32℃）。

3. 運行中：定期檢查與維護不可少

• 定期測量接地電阻
  每季度（尤其雨季、冬季后）使用接地電阻測試儀（如 ZC-8 型）檢測接地電阻，若發現保護接地電阻＞4Ω、信號接地電阻＞1Ω，需立即排查：是否接地極腐蝕、接地線松動、土壤干燥導致電阻升高，及時更換接地極或補充降阻劑。

• 檢查接地線與連接點狀態
  每月目視檢查接地線是否破損（尤其靠近設備壓縮機、風機的部位，避免振動磨破絕緣層）、連接螺栓是否松動（設備運行中振動可能導致螺栓松脫）；若發現接地端子氧化、銅鼻子銹蝕，需重新打磨并緊固。

• 特殊場景：潮濕環境額外防護
  試驗箱本身涉及 “濕熱” 功能，周邊環境濕度較高，需對地面的接地干線和接地極引出端做防腐處理（如涂刷環氧樹脂漆），避免接地系統因潮濕腐蝕失效；若設備放置在一樓或地下室，需在接地極周圍鋪設碎石層（防止雨水浸泡導致土壤電阻率波動）。

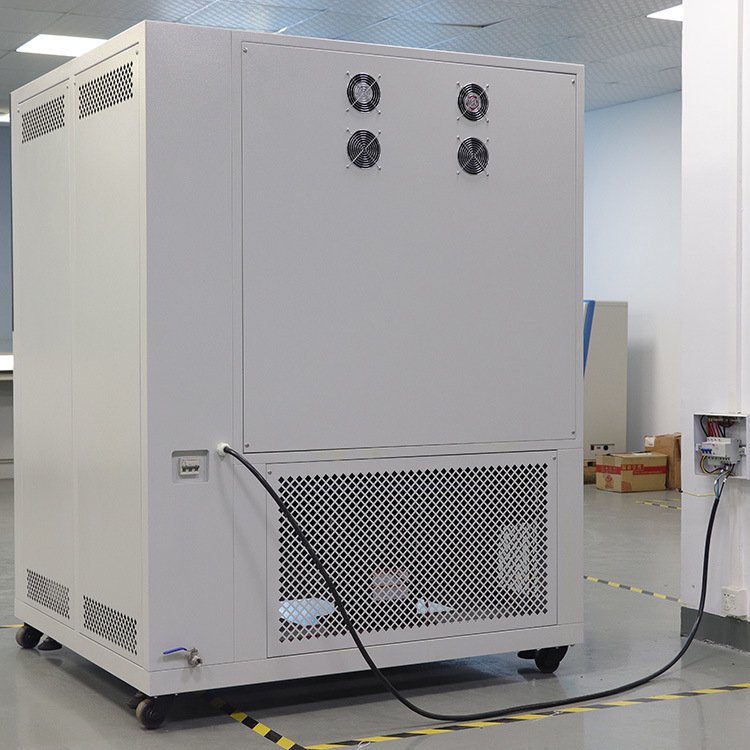

  恒溫恒濕箱示意圖

三、常見誤區與風險警示

1. 誤區 1：用 “零線” 代替 “保護接地線”
   部分用戶圖省事，將設備接地端子接在電源零線（N 線）上，這是嚴重違規操作：若零線斷路，設備外殼會帶上 220V 火線電壓，直接導致觸電事故；且不符合 GB 7251.1《低壓成套開關設備和控制設備》中 “保護接地與零線嚴格分離” 的要求。

2. 誤區 2：多臺設備共用一根細接地線
   若多臺試驗箱（或其他大功率設備）共用一根線徑不足的接地線，當其中一臺設備漏電時，接地線會因電流過大熔斷，導致所有設備失接地，擴大安全風險。

3. 誤區 3：信號接地 “兩端接地”
   若將傳感器屏蔽線的兩端（設備端 + 控制柜端）都接地，會形成 “地環流”（兩端接地電位差導致電流循環），反而干擾溫控信號，出現溫度 “跳變” 或 “漂移”，影響測試數據準確性。



高低溫濕熱交變試驗箱的接地需圍繞 “安全（保護接地）+ 精準（信號接地） ” 雙目標，從接地電阻、線徑、連接方式到定期維護，每一步都需符合電氣規范。若現場不具備獨立接地條件（如實驗室裝修已完成，無法新增接地極），可聯系設備廠家提供 “定制化接地方案”（如使用移動式接地極），切勿自行簡化接地流程，避免因接地問題引發設備故障或人員安全事故。
